HIKROBOT(하이크로봇) MV-SC3016C 스마트카메라

주요특징

• 고속 이미지 처리를 위한 임베디드 하드웨어 플랫폼을 채택합니다.
• 객체의 존재, 위치, 치수 등을 감지하기 위해 내장된 위치 지정 및 측정 알고리즘을 채택합니다.
• 다양한 IO 인터페이스는 여러 입력 및 출력 신호에 액세스 가능
• 장치 상태을 표시하기 위한 다양한 LED, 장비 상태의 실시간 파악, 디버깅 및 유지 보수 편리
• 조명 영역에서 균일한 밝기를 보장하기 위해 독창적으로 설계된 LED 광원을 채택합니다.
• 직렬 포트, TCP 클라이언트, TCP 서버, Profinet, Modbus 등을 포함한 여러 통신 프로토콜을 지원합니다.

제품스펙

모델	모델	MV-SC3016C-06M-WBN MV-SC3016C-12M-WBN MV-SC3016C-15M-WBN
	유형	1.6MP 1/2.9" 비전 센서
도구	비전 도구	Existence: Pattern existence, spot existence, edge existence, circle existence,              line existence Count: Pattern count, spot count, edge count Measurement: Brightness analysis, contrast measurement, greyscale size, diameter              measurement, width measurement, line angle, line to line angle, point to              line measurement, color size Recognition: OCR, color contrast, barcode recognition
	솔루션 용량*	솔루션 가져오기 및 내보내기 지원, 최대 32개 솔루션 및 40개 모듈 저장 가능
	통신 프로토콜	Serial Port, TCP Client, TCP Server, UDP Server, FTP, Profinet, Modbus, Ethernet/IP
카메라	센서 유형	CMOS, 글로벌 셔터
	픽셀 크기	3.45 μm × 3.45 μm
	센서 크기	1/2.9"
	해상도	1408 × 1024
	최대 프레임 속도	60fps
	다이나믹 레인지	71.4 dB
	SNR	41 dB
	Gain	0dB ~ 15dB
	노출 시간	16μs ~ 1초
	픽셀 형식	RGB 8, Mono 8
	모노/컬러	Color
전기적 특징	데이터 인터페이스	17핀 M12 커넥터는 전원, 이더넷, 디지털 I/O 및 직렬 포트를 제공합니다.
	이더넷	고속 이더넷
	디지털 I/O	입력 신호 × 2(Line 0/1), 출력 신호 × 3(Line 5/6/7), 양방향 I/O × 3(Line 2/3/4), 외부 버튼 입력 × 1. 출력 신호 NPN 또는 PNP로 설정할 수 있습니다.
	전원 공급 장치	24VDC
	최대 전력 소비	약 48W@24VDC
기계	렌즈 마운트	M12 마운트, 기계식 자동 초점 렌즈
	초점 거리	MV-SC3016C-06M-WBN : 6 mm MV-SC3016C-12M-WBN : 12.4mm MV-SC3016C-15M-WBN : 14.8 mm
	렌즈 캡	투명한 렌즈 캡. 편광 또는 적외선 필터 렌즈 캡은 선택 사항입니다.
	광원	기본적으로 백색광. 빨강/파랑/근적외선은 선택 사항입니다.
	지시자	전원 표시등(PWR), 네트워크 표시등(LNK), 상태 표시등(STS), 결과 표시등(OK/NG)
	치수	65.2mm × 65.2mm × 47mm(2.6" × 2.6" × 1.9")
	무게	약 280g
	침입 방지	IP67(렌즈 및 배선의 올바른 설치)
	온도	작동 온도: 0°C ~ 50°C(32°F ~ 122°F) 보관 온도: -30°C ~ 70°C(-22°F ~ 158°F)
	습기	20% ~ 95% RH, 비응축
일반적인	클라이언트 소프트웨어	SCMVS
	인증	CE, FCC, KC

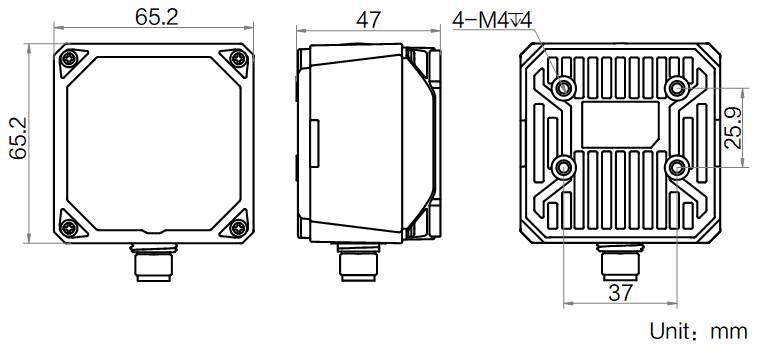

Dimension
