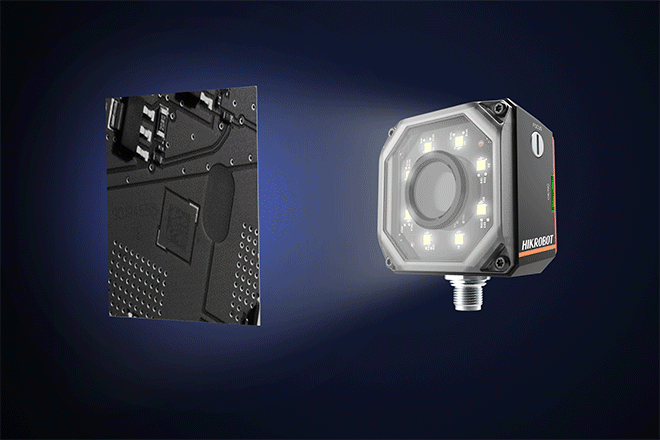

HIKROBOT(하이크로봇) MV-SC3016C 스마트카메라

by FACOM 2021. 12. 23.

주요특징

  • 고속 이미지 처리를 위한 임베디드 하드웨어 플랫폼을 채택합니다.
  • 객체의 존재, 위치, 치수 등을 감지하기 위해 내장된 위치 지정 및 측정 알고리즘을 채택합니다.
  • 다양한 IO 인터페이스는 여러 입력 및 출력 신호에 액세스 가능
  • 장치 상태을 표시하기 위한 다양한 LED, 장비 상태의 실시간 파악, 디버깅 및 유지 보수 편리
  • 조명 영역에서 균일한 밝기를 보장하기 위해 독창적으로 설계된 LED 광원을 채택합니다.
  • 직렬 포트, TCP 클라이언트, TCP 서버, Profinet, Modbus 등을 포함한 여러 통신 프로토콜을 지원합니다.

제품스펙

모델 모델 MV-SC3016C-06M-WBN
MV-SC3016C-12M-WBN

MV-SC3016C-15M-WBN
유형 1.6MP 1/2.9" 비전 센서
도구 비전 도구 Existence: Pattern existence, spot existence, edge existence, circle existence,
             line existence

Count: Pattern count, spot count, edge count
Measurement: Brightness analysis, contrast measurement, greyscale size, diameter
             measurement, width measurement, line angle, line to line angle, point to
             line measurement, color size

Recognition: OCR, color contrast, barcode recognition
솔루션 용량* 솔루션 가져오기 및 내보내기 지원, 최대 32개 솔루션 및 40개 모듈 저장 가능
통신 프로토콜 Serial Port, TCP Client, TCP Server, UDP Server, FTP, Profinet, Modbus, Ethernet/IP
카메라 센서 유형 CMOS, 글로벌 셔터
픽셀 크기 3.45 μm × 3.45 μm
센서 크기 1/2.9"
해상도 1408 × 1024
최대 프레임 속도 60fps
다이나믹 레인지 71.4 dB
SNR 41 dB
Gain 0dB ~ 15dB
노출 시간 16μs ~ 1초
픽셀 형식 RGB 8, Mono 8
모노/컬러 Color
전기적 특징 데이터 인터페이스 17핀 M12 커넥터는 전원, 이더넷, 디지털 I/O 및 직렬 포트를 제공합니다.
이더넷 고속 이더넷
디지털 I/O 입력 신호 × 2(Line 0/1), 출력 신호 × 3(Line 5/6/7), 양방향 I/O × 3(Line 2/3/4), 외부 버튼 입력 × 1. 출력 신호 NPN 또는 PNP로 설정할 수 있습니다.
전원 공급 장치 24VDC
최대 전력 소비  48W@24VDC
기계 렌즈 마운트 M12 마운트, 기계식 자동 초점 렌즈
초점 거리 MV-SC3016C-06M-WBN : 6 mm
MV-SC3016C-12M-WBN : 12.4mm
MV-SC3016C-15M-WBN : 14.8 mm
렌즈 캡 투명한 렌즈 캡. 편광 또는 적외선 필터 렌즈 캡은 선택 사항입니다.
광원 기본적으로 백색광. 빨강/파랑/근적외선은 선택 사항입니다.
지시자 전원 표시등(PWR), 네트워크 표시등(LNK), 상태 표시등(STS), 결과 표시등(OK/NG)
치수 65.2mm × 65.2mm × 47mm(2.6" × 2.6" × 1.9")
무게  280g
침입 방지 IP67(렌즈 및 배선의 올바른 설치)
온도 작동 온도: 0°C ~ 50°C(32°F ~ 122°F)
보관 온도: -30°C ~ 70°C(-22°F ~ 158°F)
습기 20% ~ 95% RH, 비응축
일반적인 클라이언트 소프트웨어 SCMVS
인증 CE, FCC, KC
Dimension
